Berührungsloser Rufmelder
- erhältlich in vielen Anschlussvarianten

Produkt anfragen
Fragen Sie Produkte bequem über unser Anfrageformular an und erhalten Sie binnen 24 Stunden Ihr unverbindliches Angebot.
Funktionsweise

Der VarioSwitch Blas-Sensor ist ein akustischer Rufmelder mit zwei Mikrofonen.

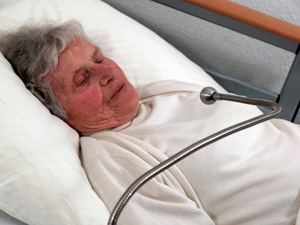

VarioSwitch Anwendung 1 6Das Hauptmikrofon befindet sich im kugelförmigen Sensorkopf am biegsamen Flexarm (auch als Schwanenhals bekannt), welcher direkt vor das Gesicht der Pflegeperson in einem Abstand von ca. 5 bis 15 cm zum Mund frei positioniert wird. Durch Ausstoßen der Luft aus dem Mund in Richtung des Sensorkopfes, also durch das gezielte Anpusten des Sensorkopfes enstehen am Hauptmikrofon Rauschgeräusche, die für Ruferkennung genutzt werden

Der Sensorkopf verfügt zudem über eine integrierte Beleuchtung, die zwie Funktionen erfüllt:

  • Findelicht: leuchtet schwach in Farbe blau und erleichtert das Auffinden bei Dunkelheit. Die Helligkeit lässt sich dabei justieren.
  • Rufanzeige: leuchtet hell in Farbe rot, sobald ein Ruf ausgelöst wird.

Das zweite Referenzmikrofon auf der Unterseite des Gerätegehäuses liefert ein Geräuschsignal der Umgebung. Zu starke Geräusche blockieren die Rufauslösung am Hauptmikrofon, um ungewollte Fehlauslösungen zu vermeiden. Die Intensität solcher Störgeräusche kann in Echtzeit direkt am Gerät abgelesen werden. Die gelbe Anzeige "Sperre aktiv" leuchtet solange ein Störgeräusch vorliegt und die Rufauslösung deshalb blockiert ist. Die grüne Anzeige für korrekten Betrieb, sowie die rote Anzeige für Rufauslösung helfen bei Kontrolle der Funktionsfähigkeit des Sensors.

Varioswitch Basis 2Die Empfindlichkeit für den Pegel des Umgebungsschalls ist einstellbar und lässt sich somit an die örtlichen Gegebenheiten anpassen.

Bei erforderlichen Pflegemaßnahmen kann das Gerät mittels Magnetschlüssel jederzeit "stumm" geschaltet werden. Versehentliche Ruf-Auslösungen (bzw. Notruf-Auslösungen, sofern die Anwesenheit an der Lichtrufanlage markiert ist) werden dadurch sicher ausgeschlossen.

Befestigung

Die Befestigung erfolgt mittels universeller Montageklemme, die rückseitig am Gerätegehäuse angebracht ist. Das Gerät kann dadurch direkt am Pflegebett rückstandfrei befestigt werden. Durch den großen Klemmbereich von 13 bis 55 mm kann die Befestigung auch an unterschiedlichen Profilen oder Tischplatten mühelos erfolgen.

Elektrischer Anschluss an Rufanlage

Für die Verbindung des Blas-Sensors VarioSwitch mit der Rufanlage ist ein passendes Anschlusskabel nötig. Dieses wird einfach in die Sub-D Steckverbindung des Basismoduls gesteckt und mit Rändelschrauben gegen Lösen gesichert. Die andere Seite des Anschlusskabels wird mit einer Steckvorrichtung der Lichtrufanlage für Patientenhandgeräte oder Birntaster verbunden.

Technische Daten

Anschlusskabel
Nicht enthalten, separat bestellbar
Gewicht
920 g
Gehäuse Abmessungen (B x H x T)
130 x 80 x 30 mm
Flexarm Länge
ca. 600 mm
Sensorkopf (D)
25 mm
Schutzart
IP30
Farbe
Silber
Material (Gehäuse)
Aluminium
Bedienung
Berührungsloses Blasen
Funktionen
Rufauslösung, Störgeräuscherkennung
Betriebsspannung
24 VDC
Stromaufnahme
40 mA
Schaltkontakt
Relais-Umschaltkontakt potenzialfrei, invertiert
Belastbarkeit Schaltkontakt
1 A / 24V
Schaltverhalten
Tastend (Impuls ca. 1 Sekunde)
Konformität
CE, EMV RL 2014/30/EU, RED RL 2014/53/EU, RoHS RL 2011/65/EU
