Gerätespezifikation des Funkempfängers VarioRec 6 für ZETTLER Medicall 800

Alle verfügbaren Anschlussvarianten für Lichtrufanlagen ZETTLER Medicall 800 sind gemäß den Anforderungen und Vorgaben des Herstellers technisch spezifiziert.

Rufarten

• Patientenruf: Ruf ohne Sprechen, Rufspannung 10V. Wird durch alle Ruftaster und Patientenhandgeräte ausgelöst.
• Diagnostikruf: Notruf, Rufspannung 15V.
• Sonderruf: Zusätzlicher Ruf für Sonderfunktionen, kann bei markierter Anwesenheit unterdrückt werden. Rufspannung 24V.

Steckverbinder

• 15-poliger SUB-D Stecker zum Anschluss an VarioLine-Flat Steckvorrichtungen 127-er Serie.
• 15-poliger SUB-D Stecker zum Anschluss an VarioLine Steckvorrichtungen 125-er Serie.
• 15-poliger Magnet Stecker zum Anschluss an VarioLine-Flat Steckvorrichtungen 128-er Serie.
• 6-poliger MiniDIN Stecker zum Anschluss Steckvorrichtungen mit MiniDIN Anschluss: 125.7410S, 127.7410S oder 128.7410S

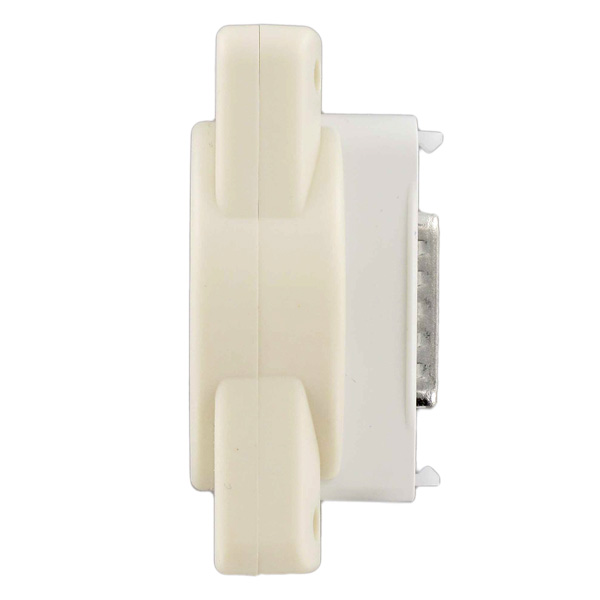

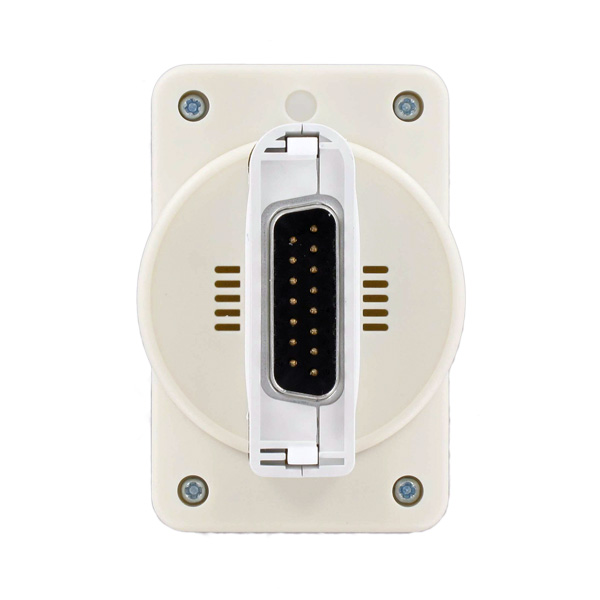

Der 15-polige Sub-D Stecker ist rückseitig im Gehäuse des Funkempfängers integriert. Der 15-polige Magnet-Stecker sowie der 6-polige MiniDIN Stecker sind über ein Anschlusskabel mit einer Länge von ca. 15 cm verbunden.

Wichtig: Bitte beachten Sie, bei vertauschten Stecksystemen Varioline und Varioline-Flat ist der mechanische Halt des 15-poligen Sub-D Steckers nicht mehr gewährleistet. Wie Sie am Besten die Stecksysteme voneinander unterscheiden können, erfahren Sie hier.

Ausfallüberwachung

Der Funkempfänger VarioRec 6 verfügt über einen überwachten Rufkontakt. Sollte der VarioRec 6 ausfallen, fällt der Rufkontakt in die auslösende Lage - ein Ruf wird damit beim Ausfall zwangsweise ausgelöst.

Kontaktüberwachung

Bei allen VDE gerechten Ausführungen ist die Steckverbindung nach DIN VDE 0834 überwacht. Sollte der Rufkontakt z. Bsp. durch einen Defekt im Stecker nicht mehr verbunden sein, löst die VDE gerechte Varioline-Steckvorrichtung einen Fehler in der Medicall 800 aus.

Störungserkennung und Weiterleitung

Der Funkempfänger VarioRec 6 verfügt außerdem über einen eigenen Störmeldekontakt. Bei einer eventuellen Störung im Betrieb des Funkempfängers (s. Sicherheitsfunktionen) wird der Störmeldekontakt dauerhaft geschaltet. Er muss daher manuell quittiert werden - durch Drücken einer beliebigen Taste am VarioRec 6. Wenn die Störungsanzeige danach erlischt und das grüne Dauerlicht wieder eingeschaltet ist, befindet sich der VarioRec 6 im Normalbetrieb.

Alle durch den angesteckten VarioRec 6 erzeugten Störmeldungen werden bei ZETTLER Medicall 800 üblicherweise im Klartext angezeigt, zum Beispiel als:

• St PHG, bedeutet: Störung Patientenhandgerät
• St Linie, bedeutet: Störung Bettenruflinie
